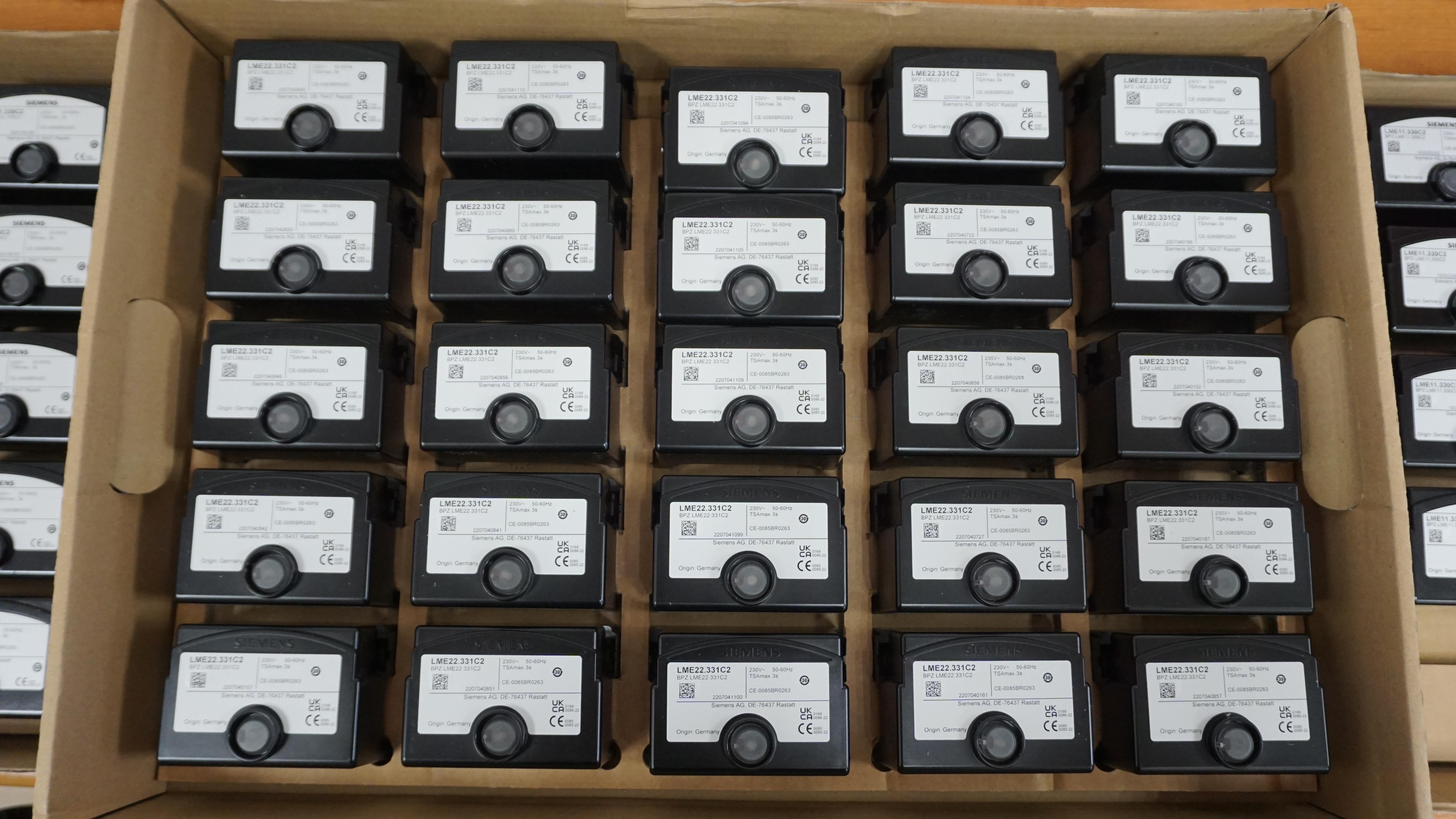

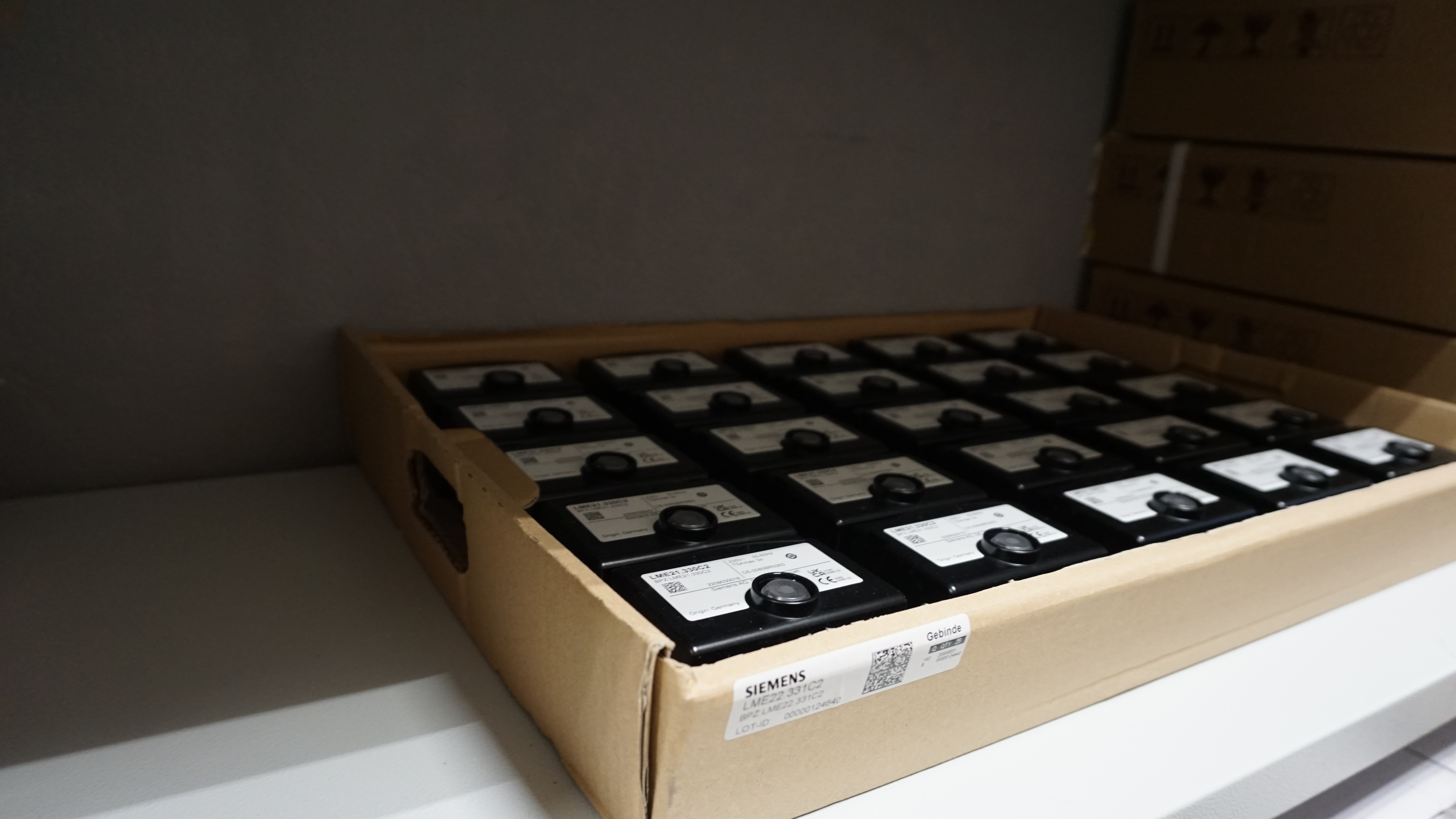

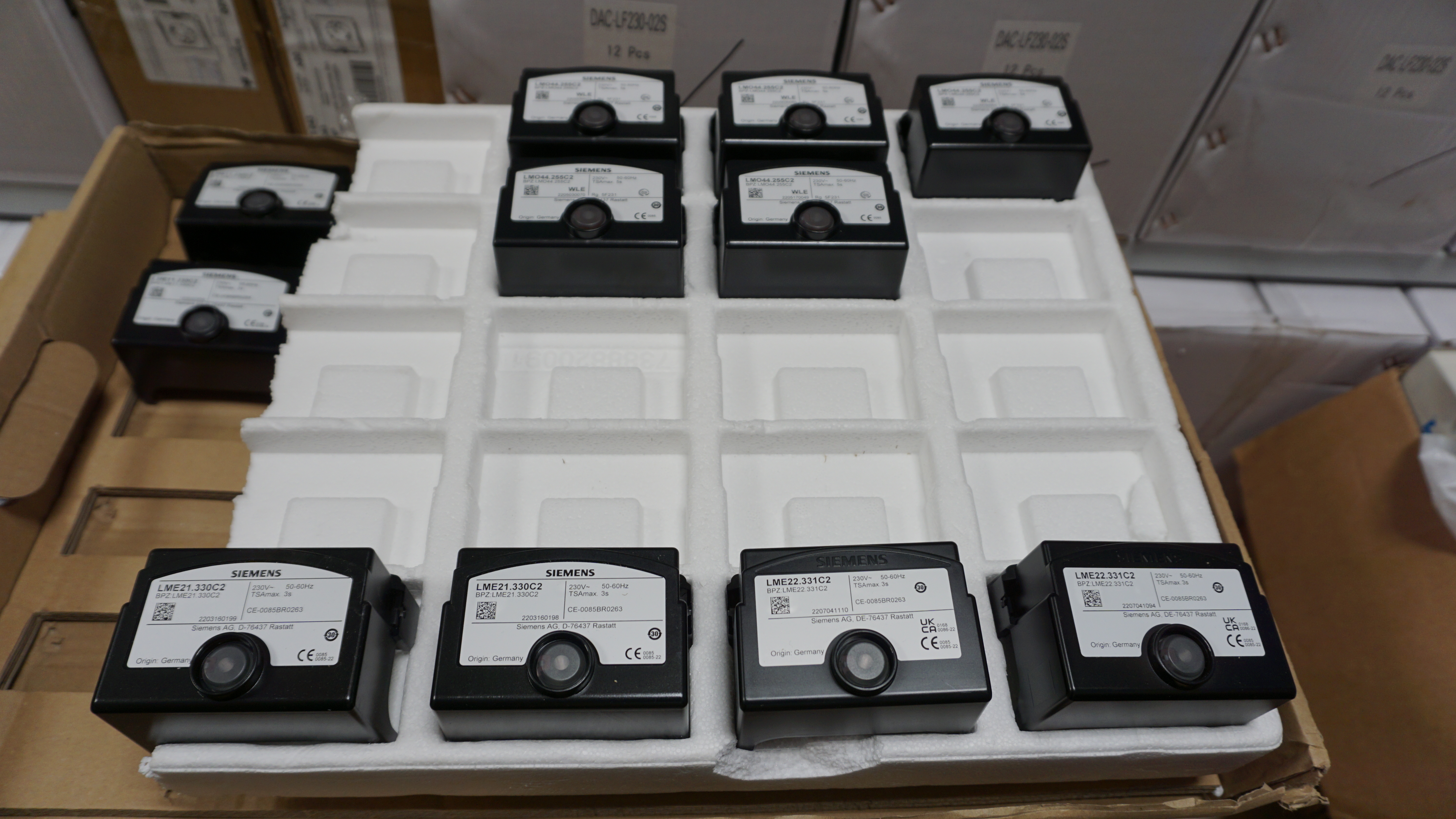

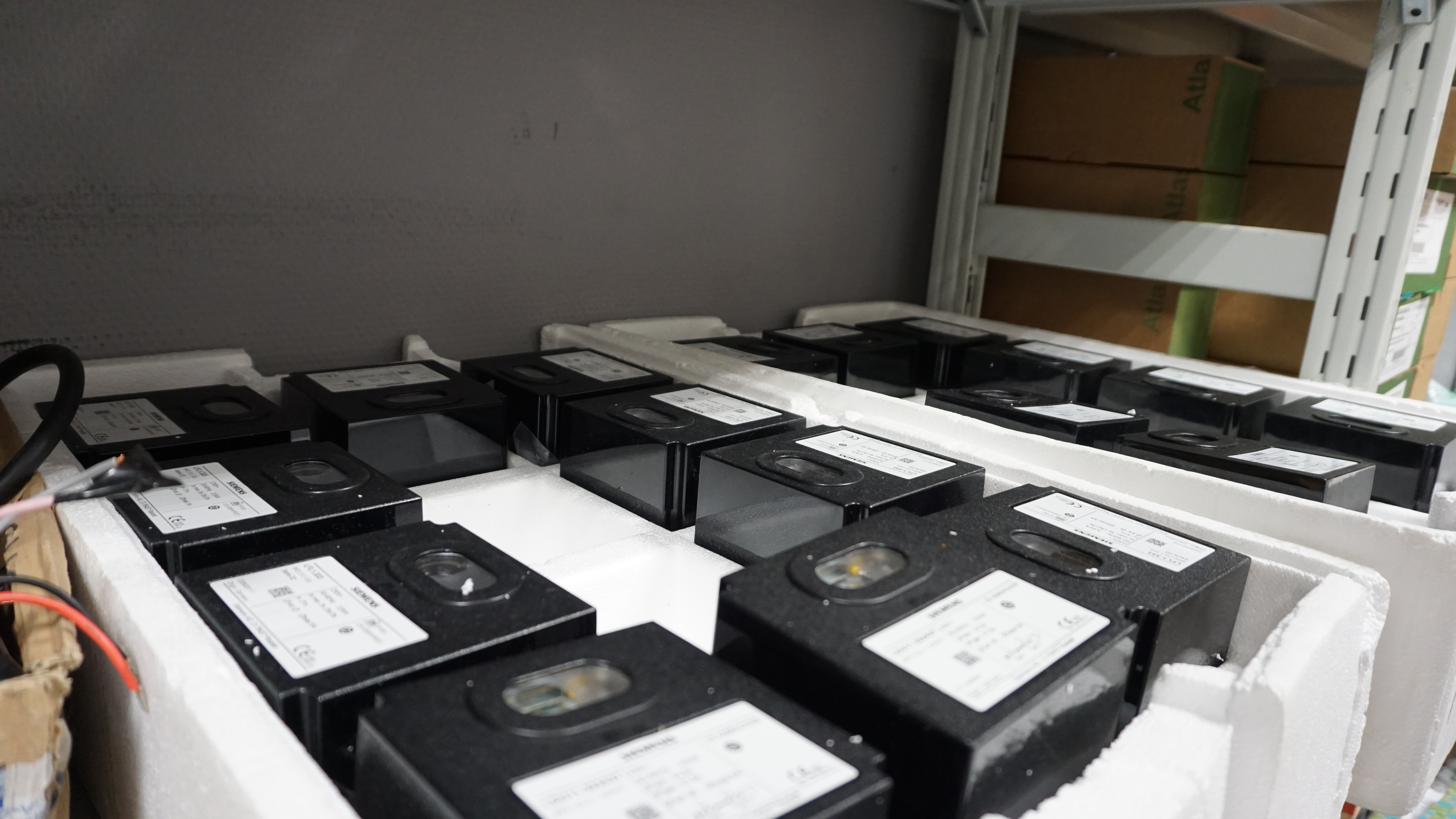

Автоматы горения LME производства компании Siemens

Автоматы горения для контроля 1- и 2-ступенчатых газовых горелок или газовых горелок малой и средней мощности, с нагнетателем или без него в повторно-кратковременном режиме работы.

Автоматы горения серия LME предназначены для работы в составе 1- и 2-ступенчатых газовых горелок или газовых горелок в повторно-кратковременном режиме работы.

Контроль пламени осуществляется с помощью ионизационного датчика пламени или датчика пламени QRA с дополнительным устройством AGQ3.xA27 для газовых наддувных горелок или при голубом пламени с помощью датчика голубого пламени QRC.

Особенности автоматов горения серии LME

Обнаружение пониженного напряжения
Контроль давления воздуха посредством функциональной проверки реле давления воздуха в течение запуска и в процессе работы
Возможность дистанционной электрической деблокировки
Многоцветная индикация рабочих сообщений и сообщений о неисправностях
Ограничение количества повторов
Точная последовательность управления благодаря цифровой обработке сигнала
Контролируемый повторно-кратковременный режим не более чем через 24 часа непрерывной эксплуатации

К контроллерам LME может быть подключён интерфейс OCI400 взаимодействия с компьютером. Компьютерная программа ACS410 посредством оптического интерфейса OCI400 упрощает управление, позволяет удобно считывать настройки и определять рабочие состояния, производить запись тенденций развития и осуществлять целенаправленную диагностику LME.

Конструктивные особенности автоматов горения LME

Автоматы горения LME сделаны из пластмассы черного цвета (корпус изготовлен из ударопрочной, термо- и огнестойкой пластмассы
Корпус съемный, при установке со щелчком входит в зацепление с цоколем
В корпусе размещены:

микроконтроллер для управления программой и реле управления нагрузкой
электронный усилитель сигнала пламени (ионизация)
деблокирующая кнопка со встроенной 3-цветной сигнальной лампой для передачи рабочих сообщений и сообщений о неисправностях
разъем для подключения адаптера интерфейса OCI400 или удлинителя деблокирующей кнопки AGK20…

Производителем категорически запрещается вскрывать, модифицировать данное устройство или вносить в него изменения! Кроме этого, компания «Сименс» внутри инструкции по эксплуатации вводит ряд требований к работе с контроллерами LME, среди которых требование по работе совершению работ (установка, монтаж, обслуживание и т.д.) только квалифицированным персоналом.

Контроль за всеми цифровыми входами и выходами, важными для обеспечения безопасности, производится с помощью сети сигналов обратной связи с контактов.

Контроллеры LME оснащены многоцветной индикацией рабочих сообщений и сообщений о неисправностях с помощью 3-цветной сигнальной лампы, встроенной в деблокирующую кнопку.

Варианты исполнения контроллеров LME

	Кол-во ступеней у горелки	Система управления приводом	Сетевое напряжение	tw, сек.	TSA, сек.	t1, сек.	t3, сек.	t3n, сек.	t4, сек.	t10, сек.	t11, сек.	t12, сек.
LME11.230C2	1		230 В	2,5	3	20	2	2,5		5

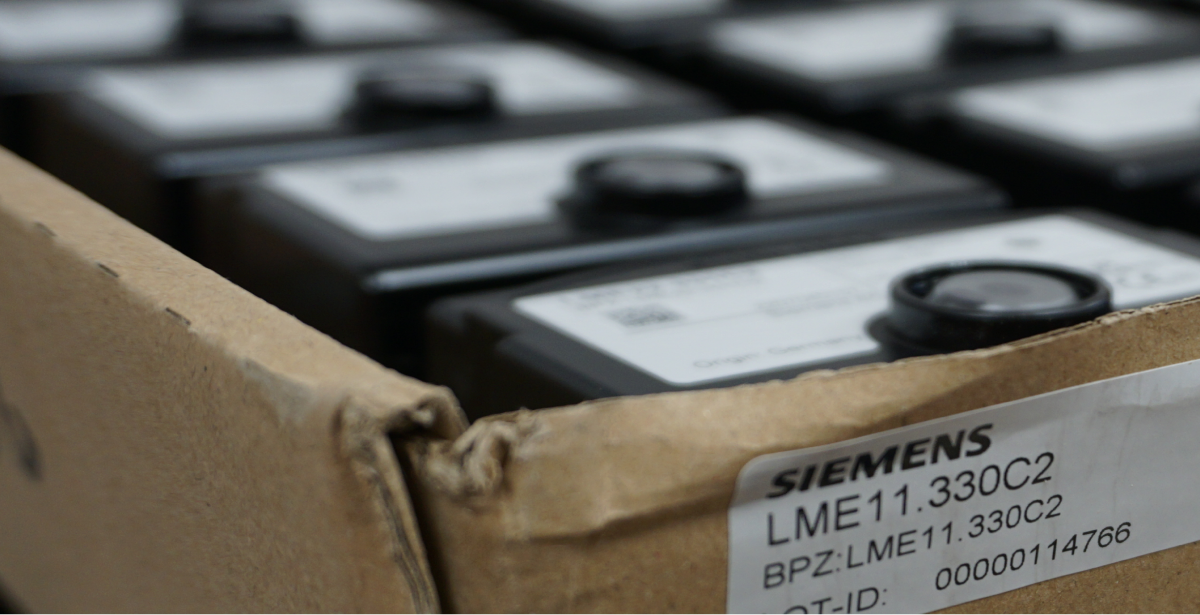

LME11.330C2	1		230 В	2,5	3	30	2	2,5		5
LME21.130C1	2	нет	120 В	2,5	3	7	2	2,5	8	5
LME21.130C2	2	нет	230 В	2,5	3	7	2	2,5	8	5
LME21.230C2	2	нет	230 В	2,5	3	20	2	2,5	8	5
LME21.330C1	2	нет	120 В	2,5	3	30	2	2,5	8	5
LME21.330C2	2	нет	230 В	2,5	3	30	2	2,5	8	5
LME21.350C1	2	нет	120 В	2,5	5	30	2	4,5	10	5
LME21.350C2	2	нет	230 В	2,5	5	30	2	4,5	10	5
LME21.550C2	2	нет	230 В	2,5	5	50	2	4,5	10	5
LME22.131C2	2	есть	230 В	2,5	3	7	3	2,5	8	3	12	12
LME22.231C2	2	есть	230 В	2,5	3	20	3	2,5	8	3	12	12
LME22.232C2	2	есть	230 В	2,5	3	20	3	2,5	8	3	16,5	16,5
LME22.233C2	2	есть	230 В	2,5	3	20	3	2,5	8	3	30	30
LME22.331C1	2	есть	120 В	2,5	3	30	3	2,5	8	3	12	12
LME22.331C2	2	есть	230 В	2,5	3	30	3	2,5	8	3	12	12
LME23.331C2	2	есть	230 В	2,5	3	30	3	2,5	8	3	12	12
LME23.351C2	2	есть	230 В	2,5	3	30	1	4,5	10	3	12	12
