Газовые клапаны серии VGD20 применяются совместно с приводами SKP для выполнения функции отсечения или регулирования газового потока.
Общие характеристики клапанов:
- Клапаны VGD20 по конструкции являются двойными
- Класс клапанов – «А»
- Клапаны предназначены для применения с газами класса I…III
- В комбинации с подходящими приводами серии SKP, газовые клапаны VGD обладают медленной скоростью открытия и быстрой скоростью закрытия
- Клапаны являются проходными клапанами нормально закрытого типа. В неактивном состоянии клапан VGD закрыт и открывается при открытии исполнительного механизма SKP
Клапаны VGD20 применяются:
- На газовых топочных установках
- На газовых линиях газовых наддувных горелок
- Запорного клапана (совместно с приводами серии SKP15)
- Регулирующего клапана с возможностью предохранительной отсечки (совместно с приводами SKP25, SKP55, SKP75)
Расчетный срок службы клапанов VGD20 вместе с приводами SKP:
|
Номинальные диаметр |
Циклы запуска горелки |
|---|---|
|
<=25 DN |
200 000 |
|
25...80 DN |
100 000 |
|
80...150 DN |
50 000 |
Эти цифры получены производителем клапанов и приводов на основе испытаний.
В конструктивное исполнение клапанов VGD2 входит сетка из нержавеющей стали на входе, которая защищает седло и тарелку клапана, а также подключенные за ним устройства от загрязнений.

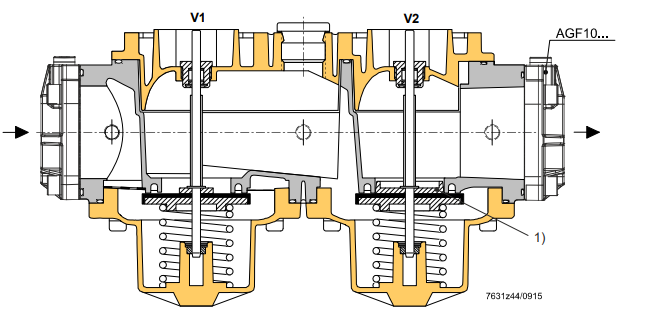

Клапан VGD2 в разрезе на примере артикула VGD20.50:
Пример использования клапанов VGD2:

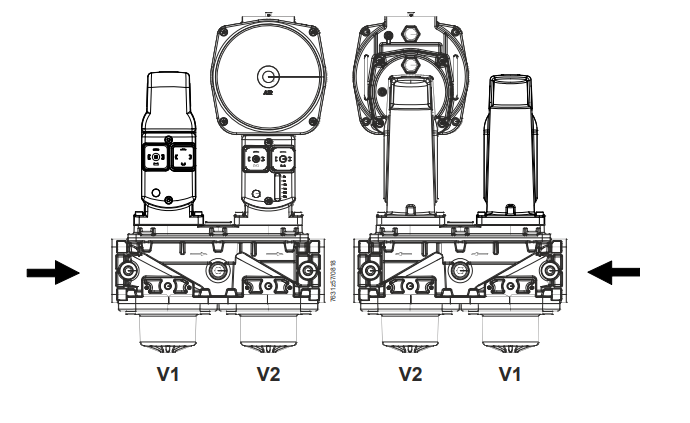

На картинке изображена типовая установка:
- Установка на V1 привода SKP15
- Установка на V2 привода SKP75
Комбинация клапанов VGD20 с приводами серии SKP
|
Тип привода |
Функция |
|---|---|
|
SKP15 |
Открытие/закрытие |
|
SKP25 |
Открытие/закрытие с регулированием постоянного давления/регулированием равенства давлений |
|
SKP25.7 с SQS37 |
Открытие/закрытие с регулированием давления и заданием уставок, изменяемых с помощью электрического сигнала |
|
SKP55 |
Открытие/закрытие с регулированием перепада давления, сигнальный вход - перепад давления |
|
SKP75 |
Открытие/закрытие с регулированием соотношения, сигнальный вход - статическое давление |
Варианты исполнения клапанов VGD20
|
Артикул |
Номинальный диаметр |
Расход воздуха при перепаде давления 1 кПа, куб.м./час. |
Количество вводов |
Максимально допустимое рабочее давление (динамическое) кПа |
Объем между V1/V2 (л) |
|---|---|---|---|---|---|
|
VGD20.5011 |
2’’ |
100 |
11 |
150 |
0,8 |
|
VGD20.503 |
2’’ |
100 |
3 |
150 |
0,8 |
|
VGD20.4011 |
1 ½’’ |
85 |
11 |
150 |
0,75 |
|
VGD20.403 |
1 ½’’ |
85 |
3 |
150 |
0,75 |
Технические характеристики клапанов VGD20
- Группа: 2
- Присоединительные фланцы для VGD4: PN16
- Допустимое давление газа в направлении, противоположном направлению потока: 5 кПа
