Газопроводная арматура с электрогидравлическим приводом SKP15 с клапанами VGD20 и VGD40 работает исключительно в качестве предохранительного отсечного клапана (открытие/закрытие) и предназначена преимущественно для использования в газовых топочных установках. Она медленно открывает и быстро закрывает.
Обзор исполнений приводов Siemens SKP15
- Переменное напряжение 230 В:
- SKP15.000E2: 1-ступенчатое открытие и закрытие, без концевого выключателя, без индикатора хода клапана
- SKP15.001E2: 1-ступенчатое открытие и закрытие, с конечным выключателем и индикатором хода клапана
- Переменное напряжение 120 В:
- SKP15.000E1: 1-ступенчатое открытие и закрытие, без концевого выключателя, без индикатора хода клапана
- SKP15.001E1: 1-ступенчатое открытие и закрытие, с конечным выключателем и индикатором хода клапана
Принцип работы привода SKP15 с функцией предохранительной отсечки
-
При подаче электропитания на привод включается насос и закрывается управляющий клапан.
-
После этого масло нагнетается из камеры, расположенной ниже поршня, в камеру над поршнем.
-
Давление масла заставляет поршень опуститься вниз.
-
При этом клапан открывается, преодолевая давление замыкающей пружины. Насос до отключения остается под напряжением.
-
При отключении или в случае отключения электричества насос выключается, а управляющий клапан открывается, за счет чего усилие замыкающей пружины толкает поршень назад. Система обратного потока откалибрована таким образом, что клапану потребуется менее 0,6 секунды для достижения полностью закрытого положения.

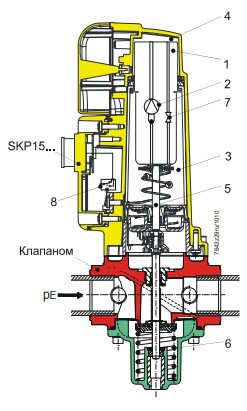

Ниже представлена условная схема привода SKP15:
|
Обозначения на рисунке привода SKP15:
1 – Поршень 2 – Качающий насос 3 – Масляная камера 4 – Напорная сторона 5 – Шток 6 – Замыкающая пружина клапана 7 – Управляющий клапан 8 – Концевой выключатель (опция) |
К основным техническим характеристикам приводов серии SKP15 относятся:
- Время закрывания: <1 сек.
- Коммутационная способность: 4 А
- Время включения: 100 %
- Скорость открытия, типовая (прим. 2 мм / с): Медленную скорость открывания из-за низкой температуры окружающей среды можно компенсировать за счет установки нагревательного элемента AGA63.5A27
