Сферой применения приводов Siemens серии SKP25 являются главным образом наддувные горелки.
Типы приводов SKP25
В зависимости от типа горелки применяют следующие типы приводов:
- с механическим регулированием смешения – применяются приводы SKP25.0
- с электронным регулированием смешения – применяются приводы SKP25.0
- с двухступенчатым переключением уставки – применяются приводы SKP25.2
- с регулированием равенства давлений – применяются приводы SKP25.3
- с регулированием высокого давления до 200 кПа – применяются приводы SKP25.4
- с регулированием нулевого давления – применяются приводы SKP25.6
- с регулированием постоянного давления, однако при этом с электрической регулировкой уставки давления – применяются приводы SKP25.0 с AGA30.7 и SAS
Указанное последним в данном списке решение (применение SKP25.0 с AGA30.7 и SAS) позволяет регулировать уставку давления с использованием привода:
- для регулировки и корректировки уставки с помощью привода

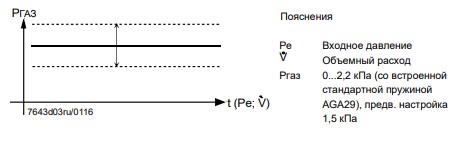

- для использования горелки в среде атмосферного воздуха и другими аналогичными способами, модуляция мощности котла осуществляется, как правило, ступенчато или в плавном режиме < 1 : 5;
- не подходит для систем с газо-воздушной смесью (например, класс С согласно EN 12067-2);
- запрещено применять SKP25.0 (с AGA30.7 и SAS) в случаях, требующих более высоких механических условий эксплуатации, чем класс 3M1 (EN 60721-3-3). Устройство нельзя подвергать вибрации. В отдельных случаях необходимо предпринять корректирующие меры.

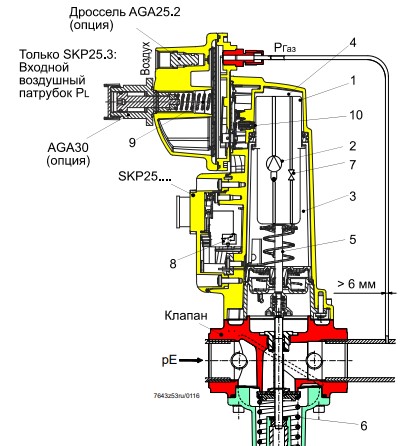

Ниже представлен условная схема привода SKP25:
|
Обозначения на рисунке привода SKP25:
1 – Поршень 2 – Качающий насос 3 – Масляная камера 4 – Напорная сторона 5 – Шток 6 – Замыкающая пружина клапана 7 – Управляющий клапан 8 – Концевой выключатель (опция) 9 – Установочная пружина 10 – Перепускной клапан |
Настройка уставки «Pгаз» производится вручную вращением регулировочного винта, который воздействует на установочную пружину.
Обзор исполнений приводов Siemens SKP25
|
Артикул |
Напряжение |
Количество ступеней открытия/закрытия |
Концевой выключатель |
Регулятор давления |
Комментарий |
|---|---|---|---|---|---|
|
SKP25.001E2 |
AC 230 В |
1 |
Да |
до 2,2 кПа |
Работа с другими диапазонами давления возможна при использовании сменной установочной пружины |
|
SKP25.003E2 |
AC 230 В |
1 |
Нет |
до 2,2 кПа |
Работа с другими диапазонами давления возможна при использовании сменной установочной пружины |
|
SKP25.201E2 |
AC 230 В |
1 |
Да |
до 60 Мбар |
|
|
SKP25.203E2 |
AC 230 В |
2 |
Нет |
до 6 кПа |
|
|
SKP25.403E2 |
AC 230 В |
1 |
Нет |
до 150 кПа |
Работа с другими диапазонами давления возможна при использовании сменной установочной пружины
|
К основным техническим характеристикам приводов серии SKP25 относятся:
- Время закрывания: <1 сек.
- Диапазон уставок давления газа:
- SKP25.0: 0,05...25 кПа (3 установочные пружины)
- SKP25.201E2 и SKP25.203E2: 0,2...6 кПаo
- SKP25.403E2: 7...200 кПа (3 установочные пружины)
