Обращаем ваше внимание на то, что данная статья носит ознакомительный характер и не может применяться для выбора, установки, настройки и других действий котловой и горелочной автоматики, в частности приводов SKP75. Статья подготовлена на основе технической документации компании «Сименс». В случае необходимости произвести любые действия с оборудованием, рекомендуется обратиться к производителю котла или горелки за помощью.

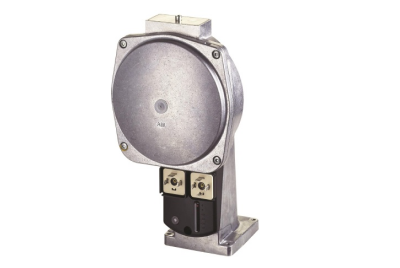

Привод SKP75, применяемый для газовых клапанов, работает как регулятор соотношения давлений. Он регулирует давление газа в зависимости от давления воздуха для горения, тем самым гарантируя неизменность соотношения газ/воздух во всем диапазоне нагрузки.
Его сферой применения являются в основном модулирующие газовые надувные горелки.
Привод SKP представлен в нескольких исполнениях, среди которых необходимо отметить 2 варианта:
|
Артикул |
Напряжение |
Количество ступеней открытия/закрытия |
Концевой выключатель |
Регулятор соотношения давлений |
|---|---|---|---|---|
|
SKP75.001E2 |
AC 230 В |
1 |
Да |
Да |
|
SKP75.003E2 |
AC 230 В |
1 |
Нет |
Да |
К основным техническим характеристикам приводов серии SKP75/SKP75.5 относятся:
Время закрывания: <1 сек.
- Абсолютное давление/перепад давления воздуха для горения (задающий параметр) перепад давления: «Pвоздух - Pкамера сгорания» >0,05 кПа
- Соотношение перепада давлений (газ/воздух), регулируемое: 0,4...9 (заводская настройка 1,3)
- Параллельное смещение Pвоздух:
- SKP75: ±0,1 кПа (Заводская настройка 0)
- SKP75.5: +0,1 кПа/-0,45 кПа (заводская настройка 0)
- Коммутационная способность: 4 А
- Время включения: 100 %
- Скорость открытия, типовая (прим. 2 мм / с): Медленную скорость открывания из-за низкой температуры окружающей среды можно компенсировать за счет установки нагревательного элемента AGA63.5A27
