Индивидуальные тепловые пункты или сокращенно ИТП в настоящее время присутствуют практически в каждом новом многоквартирном доме. Как показывает практика, точность регулирования температуры горячего водоснабжения (ГВС) и системы отопления позволяет значительно снизить затраты тепла, требуемого для здания.

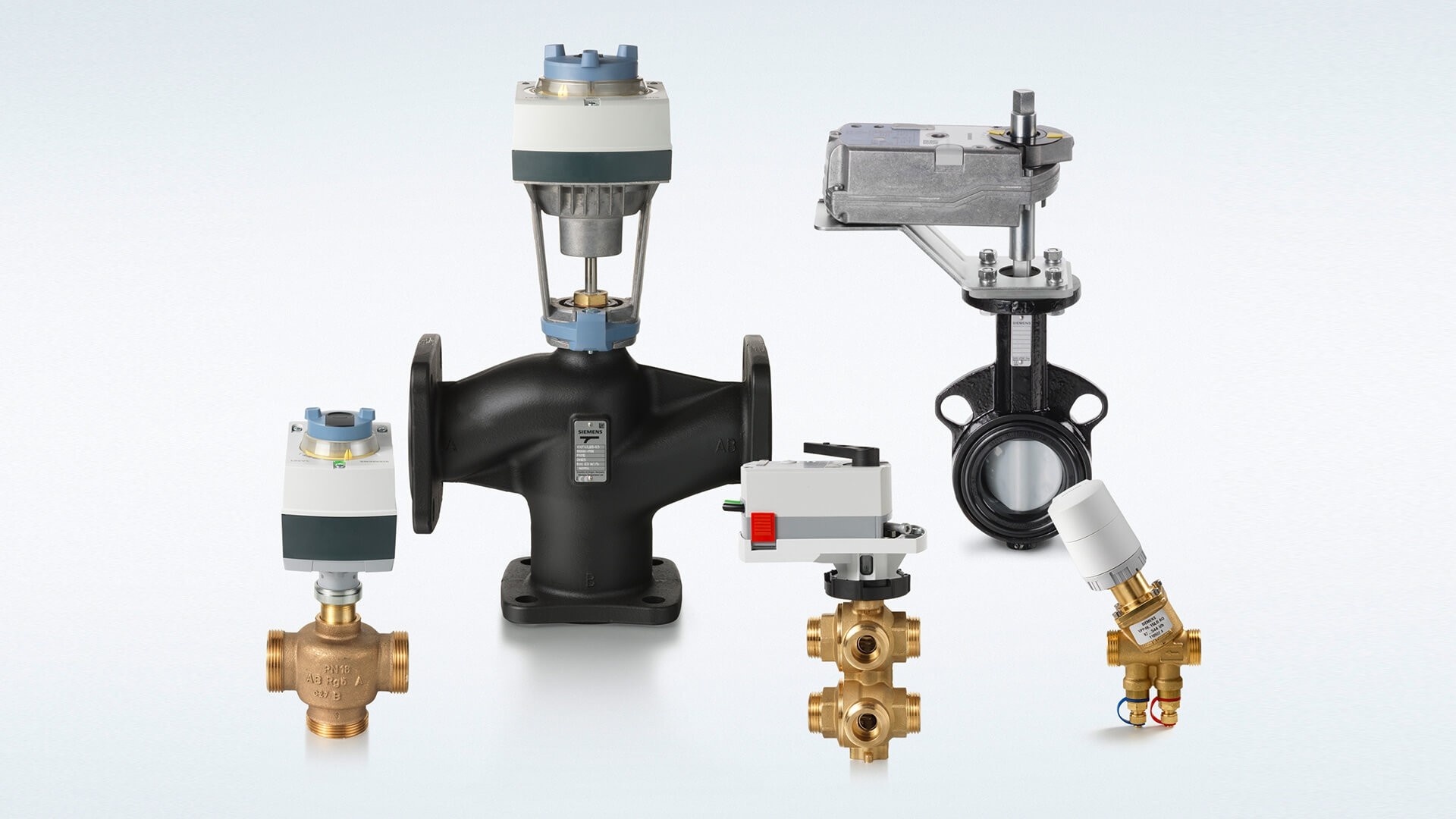

Управление осуществляется специальными контроллерами, а управляемыми элементами или же полевыми устройствами являются регулирующие клапаны. Именно они, в связке с приводом регулируют количество теплоносителя, проходящего по трубе. Для того чтобы правильно подобрать регулирующий клапан проводятся гидравлические расчеты. По их результатам мы получают такие основные характеристики, как:
- диаметр условного прохода DN
- расчетную максимальную пропускную способность клапана Kvs
Кроме DN и Kvs для правильного выбора клапана, а также привода немаловажное значение имеют следующие параметры:
- перепад давления на клапане: привод с клапаном подбираются так чтобы привод мог, преодолевая давление воды, закрыть клапан.
- температура теплоносителя: клапан в связке с приводом должен быть рассчитан на максимальную температуру теплоносителя, идущего по трубе. В российских условиях часто встречается температура 110 C.
- скорость открытия и закрытия связки клапан – привод, эти параметры так же важны, потому что привод для ГВС, например, должен отрабатывать быстро, так как кран с горячей водой одновременно могут отрыть, как 1 так и 100 человек и потребуется быстро увеличить подачу горячей воды в систему ГВС. В то же время система отопления здания намного более инертная и быстрая связка клапан – привод, наоборот, не обеспечит плавного точного регулирования. Поэтому для ГВС как правило берут приводы с временем полного открытия около 30 секунд, а для отопления около 100-120 секунд.
- наличие или отсутствие возвратной пружины – это так же важный параметр, ведь в зависимости от гидравлической системы может требоваться как полное перекрытие протока при пропадании электропитания, так и открытое состояние, чтобы вода, например еще какое-то время двигалась по системе самотёком.
Остальные параметры привода, такие, как например напряжение питания, управляющий сигнал, наличие концевых выключателей согласуются, скорее с системой управления зданием - с контроллером, нежели с клапаном.
