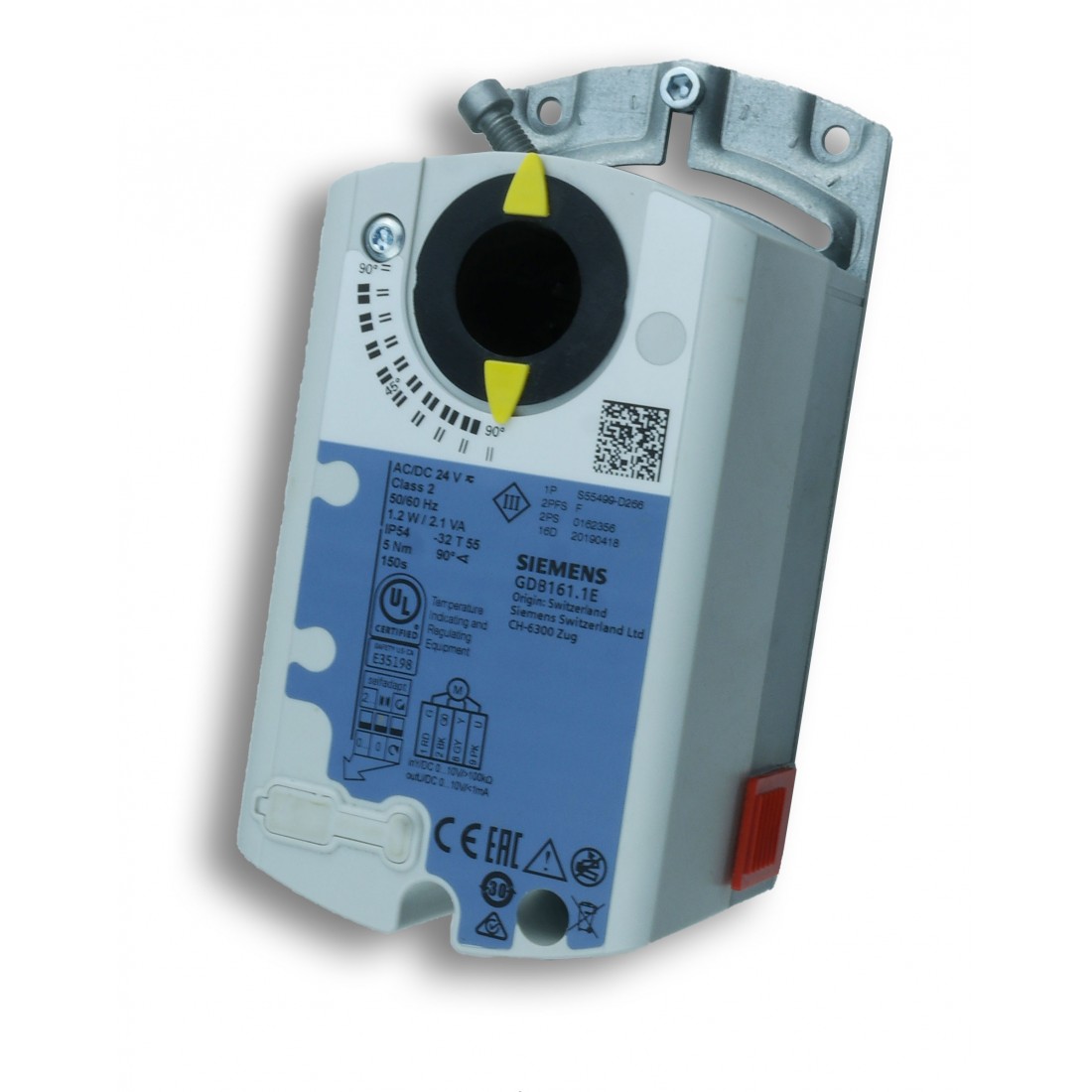

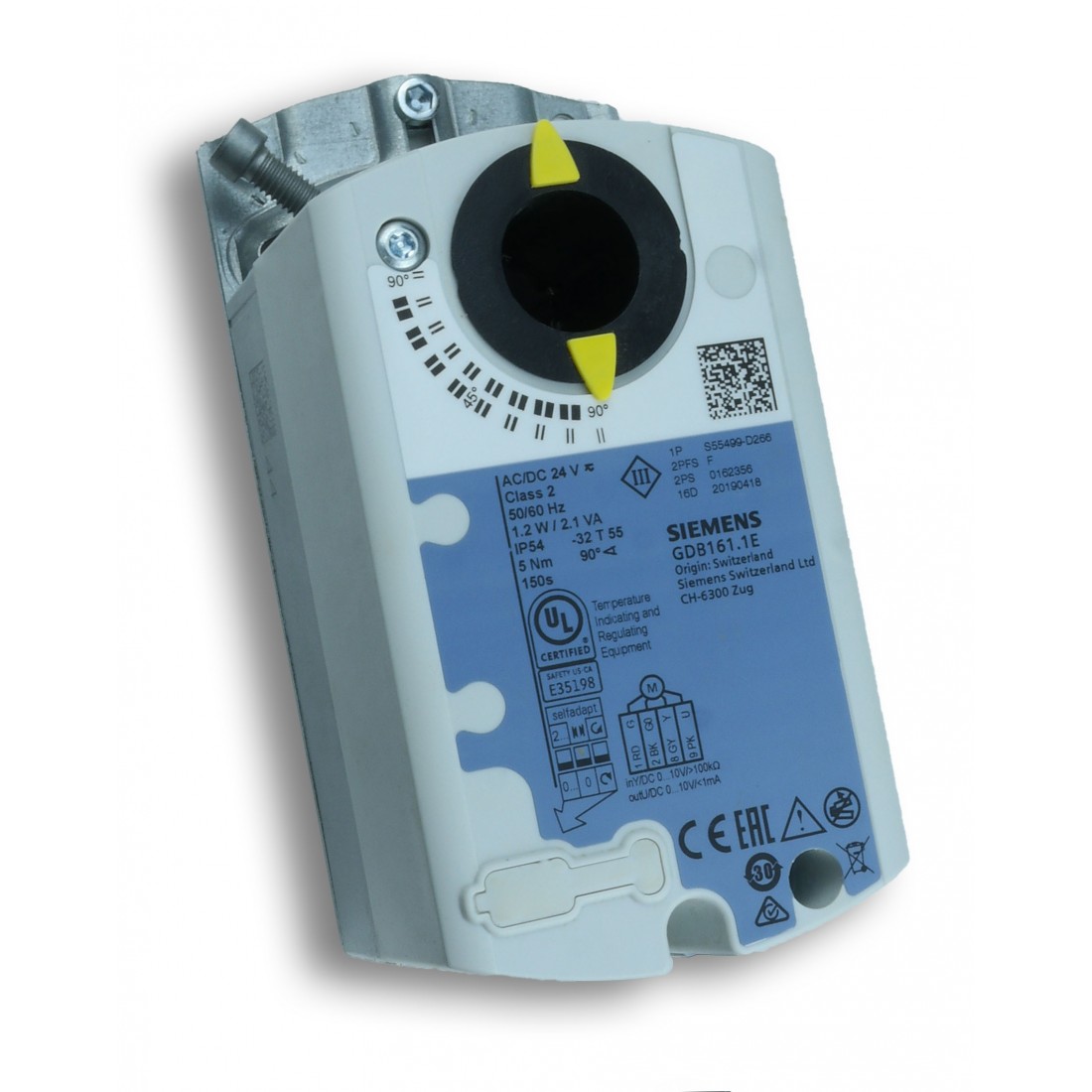

Привод вентиляционный GDB161.1E (SIEMENS)

Привод воздушной заслонки производства SIEMENS без пружинного возврата (реверсивный) для систем вентиляции зданий.

Применение привода GDB161.1E

• клапанах притока (ограничено)
• клапанах вытяжки

Особенности привода GDB161.1E

• Привод GDB161.1E относится к группе реверсивных приводов. Это означает, что в нем отсутствует пружина (нет пружинного возврата) и возвращение привода (и заслонки, которой он управляет) в исходное положение происходит не за счет срабатывания пружины, а за счет работы электродвигателя в обратную сторону. Эта особенность ограничивает применение привода GDB161.1E в составе клапанов притока воздуха, так как данные клапаны должны закрываться при отключении питания в системе (авария), а это может обеспечить только наличие пружинного возврата. В случае с реверсивным приводом, заслонка клапана останется в том же положении, что и при отключении питания. При открытом клапане холодный уличный воздух (зимой) будет поступать на секцию теплообменника и произойдет ее "замораживание".
• Привод GDB161.1E характеризуется усилием  5 Н*м, которое обеспечивает возможность управлять заслонкой клапанов притока или вытяжки площадью 0.8 кв.м. Однако рекомендуется производить подбор привода не по площади заслонки, а по рекомендуемому производителем системы вентиляции усилию. В случае выбора привода на замену вышедшего из строя необходимо придерживаться усилия, которое было у заменяемого.
• Электропривод GDB161.1E рассчитан на напряжение AC 24 В.
• Тип управляющего сигнала: 0-10 В. Важно учитывать тип управляющего сигнала, если привод подбирается на замену вышедшему из строя, так как данный параметр связан с контроллером системы управления вентиляций и, если выбрать привод с другим сигналом, то его будет невозможно подключен в качестве замены вышедшему из строя.
• К остальным характеристикам привода GDB161.1E можно отнести широкий диапазон рабочих температур и высокую степень IP защиты. Однако не рекомендуется устанавливать электропривод на вентиляционных установках снаружи зданий без дополнительных кожухов.
• Привод не обладает показателями взрывозащиты, поэтому на объектах, требующих степень Ex необходимо использовать специальные корпуса.

Вес и габариты в упаковке

• Длина: 10,6 см.
• Высота: 18,6 см.
• Глубина: 7 см.
• Вес: 0,627 кг.
