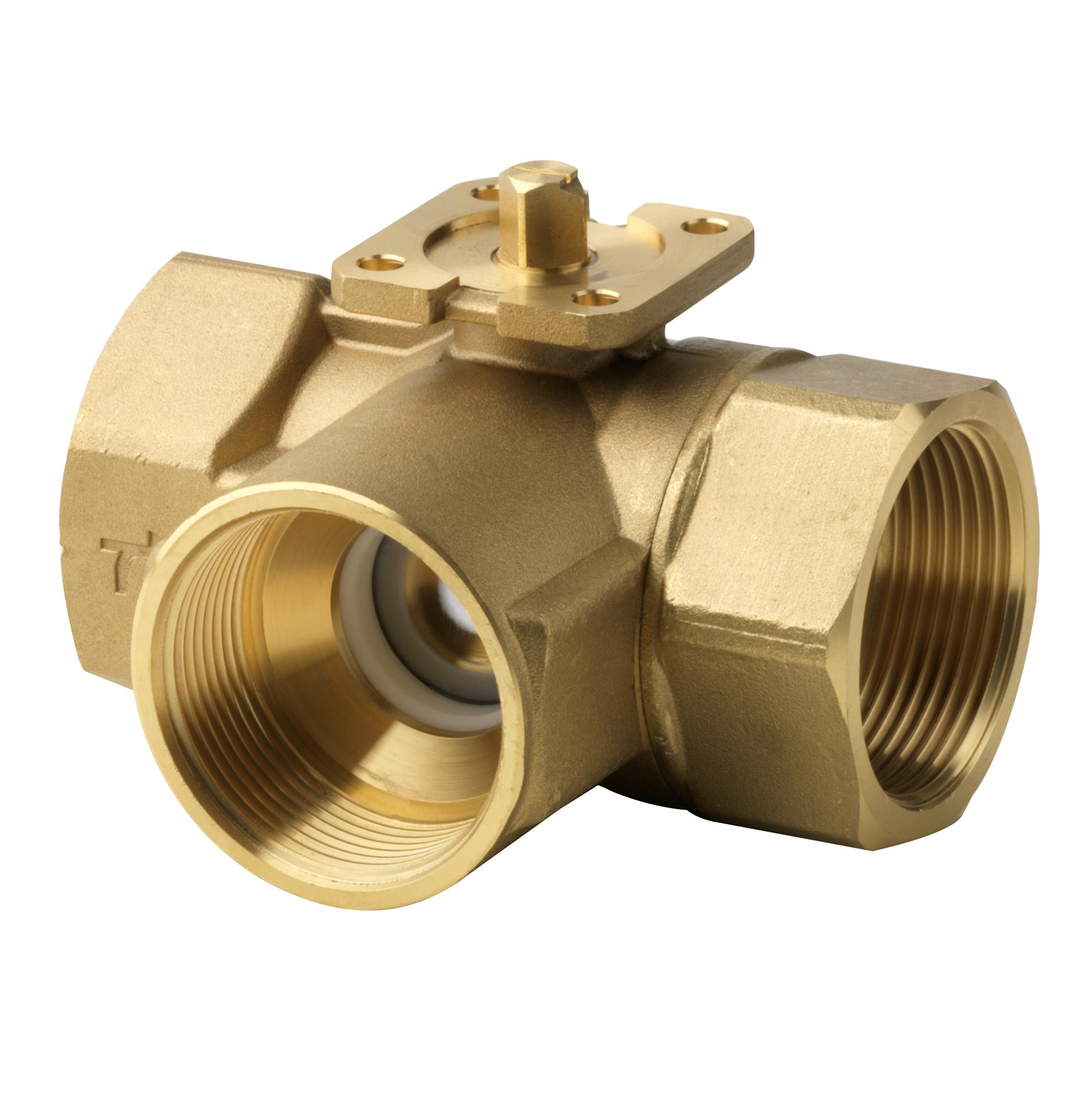

Регулирующий шаровой клапан VBI61.20-6.3 производства SIEMENS применяется в составе узлов регулирования секций нагрева и охлаждения вентиляционных установок.
Конструктивно клапан представляет собой корпус, внутри которого расположен шар с определенным сквозным вырезом, который соответствует пропускной способности клапана (6.3 куб.м./час). Под воздействием поворотного привода (приобретается отдельно) шар внутри клапана вращается, тем самым изменяя площадь сечения выреза и протекающий через него поток теплоносителя.
Клапан рассчитан на работу с водяным теплоносителем или теплоносителем на основе водно-гликолевой смеси температурой не более, чем 120 C. Необходимо это учитывать при подборе клапанов для вентиляционных установок, которые планируется эксплуатировать в условиях низких температур.
Для использования с клапаном подходят стандартные вентиляционные приводы SIEMENS при условии использования специального переходника или можно заказать специальный привод, в комплект поставки которого уже входит переходник на шаровой клапан.
Клапан соединяется с трубопроводам через резьбовое соединение, размер резьбы Rp 3/4.
Применение шарового клапана VBI61.20-6.3
Клапан VBI61.20-6.3 используется в составе системы автоматизации вентиляции здания в качестве в составе узла регулирования секции нагрева или охлаждения вентиляционной установки.Конструктивно клапан представляет собой корпус, внутри которого расположен шар с определенным сквозным вырезом, который соответствует пропускной способности клапана (6.3 куб.м./час). Под воздействием поворотного привода (приобретается отдельно) шар внутри клапана вращается, тем самым изменяя площадь сечения выреза и протекающий через него поток теплоносителя.
Клапан рассчитан на работу с водяным теплоносителем или теплоносителем на основе водно-гликолевой смеси температурой не более, чем 120 C. Необходимо это учитывать при подборе клапанов для вентиляционных установок, которые планируется эксплуатировать в условиях низких температур.
Для использования с клапаном подходят стандартные вентиляционные приводы SIEMENS при условии использования специального переходника или можно заказать специальный привод, в комплект поставки которого уже входит переходник на шаровой клапан.
Клапан соединяется с трубопроводам через резьбовое соединение, размер резьбы Rp 3/4.
Особенности клапана VBI61.20-6.3
- Класс давления (номинальное давление): PN40.
- Пропускная способность: 6.3 куб.м./час.
- Номинальный диаметр: DN20.
- Клапан VBI61.20-6.3 в конструктивном плане представляет собой шаровой клапан.
- Скорость утечки: "Водонепроницаемый" по EN 60534-4 L/1, лучше чем класс 4.
- Количество ходов: 3.
- Температура теплоносителя, на которую рассчитан клапан: -10…120 C.
- Клапан компенсирован по давлению: нет.
- Тип резьбы: внутренняя.
- Размер резьбы: Rp 3/4.
Подходящие приводы
- GDB
- GSD
- GMA
- GLB
- GQD
Вес и габариты в упаковке
- Длина: 7,5 см.
- Высота: 10,6 см.
- Глубина: 6,6 см.
- Вес: 0,41 кг.
Технические характеристики
Линейка клапанов Siemens
VBI
Группа внутри линейки клапанов Siemens
VBI61
Весогабаритные характеристики
Вес, кг
0.41
Параметры внутри производителя
Заказной номер
BPZ:VBI61.20-6.3
Название линейки
Acvatix
Аналоги других производителей
Тип продукта
Регулирующие клапаны
Типовое применение клапанов
Вентиляция
Подгруппа товара
Клапаны и приводы шаровые
Количество ходов
3-х ходовой
Конструкция клапана
Шаровой
Класс давления PN
PN40
Пропускная способность Kvs
6.3
Номинальный диаметр DN
DN20
Тип соединения
Резьбовой
Тип резьбы
Внутренняя
Размер резьбы
Rp 3/4
Температура теплоносителя
-10…120 C
Положение при монтаже
Горизонтально и вертикально вверх
Скорость утечки
"Водонепроницаемый" по EN 60534-4 L/1, лучше чем класс 4
Скорость утечки через байпас
1 % от Kvs
Материал корпуса клапана
Латунь UNS C35330 (DZR)
Характеристика регулирования клапана
Байпас: линейная, Через порт: равнопроцентная
Угол поворота
90 градусов
Минимальная температура теплоносителя
-10 C
Максимальная температура теплоносителя
120 C
Теплоноситель
Вода, Водно-гликолевая смесь
Компенсированный по давлению
Нет
